Utilisations principales
Ligne de levage principale et auxiliaire pour grues mobiles ou grues camion. Souvent utilisée comme ligne unique. Les hauteurs de levage élevées requerront une ligne guide afin d’éviter la rotation de la charge.
Des câbles de diamètres de 3/8” et moins sont parfois utilisés sur des Ponts Roulants.
PAS recommandé pour les grues à tour de construction.
Caractéristiques du câble
Utiliser le câble à sa limite de fatigue maximale va l’endommager de l’intérieur vers l’extérieur. Ce qui pourrait avoir pour résultat une défaillance soudaine du câble. Pour cette raison, nous ne recommandons pas cette construction pour les grues à tour. Il y a eu des accidents graves et catastrophiques avec cette construction de câbles, à cause de la fatigue interne non détectable.
Toutefois les grues mobiles et les grues camion fonctionnent à un cycle moins exigeant, le câble 19x7 ne devra pas être remplacé à cause de la fatigue interne mais plutôt à cause d’autres problèmes
mécaniques. Veuillez noter que ces remarques couvrent l’utilisation normale des grues mobiles. Si vous utilisez une grue mobile à des fins de production vous ALLEZ rencontrer les situations dangereuses mentionnées ci-haut.
DE PLUS, le type de câble régulier 19x7 ne s’enroule pas très bien sur des tambours multicouche; il y a trop d’emboîtement de torons, ayant pour résultat une abrasion excessive du câble.
Standard
ASTM A1023/A1023M-19, Tableau 19 Rotation Resistant Category 2
EN 10264, 12385
ISO 2408
Les câbles de classe 19x7 sont RÉSISTANTS À LA ROTATION
mais PAS antigiratoires (Classe II).
mais PAS antigiratoires (Classe II).
Forces de rupture
Note: La CAPACITÉ maximale, LA CHARGE MAXIMALE D’UTILISATION (CMU) ou LA TRACTION LINÉAIRE du câble est généralement 1/5 des valeurs trouvées ci-dessous. Pour des informations spécifiques veuillez consulter les standards qui s’appliquent à l’utilisation de votre câble.
| 19x7 (âme en acier) | ||
|---|---|---|
| Diam. câble pouces | Résistance minimale en tonnes de 2,000 livres EIPS | Poids par pied livres |
| 1/4 | 2.7 | — |
| 5/16 | 4.3 | 0.18 |
| 3/8 | 6.1 | 0.25 |
| 7 /16 | 8.3 | 0.35 |
| 1/2 | 10.8 | 0.45 |
| 9/16 | 13.6 | 0.58 |
| 5/8 | 16.8 | 0.71 |
| 3/4 | 24.0 | 1.02 |
| 7/8 | 32.5 | 1.39 |
| 1 | 42.2 | 1.82 |
| 1-1/8 | 53.1 | 2.30 |
| 1-1/4 | 65.1 | 2.84 |
| 17/18/19x7 | ||||
|---|---|---|---|---|
| Diam. câble mm | Force de traction N/mm² | Force de rupture minimale kN | Poids par mètre kg | |
| 5 | 1,960 | 14.9 | 0.11 | |
| 5.5 | 2,160 | 20.9 | 0.12 | |
| 6 | 2,160 | 25.6 | 0.15 | |
| 6.5 | 1,960 | 24.3 | 0.17 | |
| 7 | 2,160 | 36.4 | 0.20 | |
| 7.5 | 2,160 | 41.2 | 0.23 | |
| 8 | 1,960 | 41.1 | 0.27 | |
| 8 | 24x7 Compac® | 2,160 | 56.7 | 0.27 |
| 9 | 24x7 Compac® | 2,160 | 68.5 | 0.36 |
| 9.5 | 2,160 | 62.4 | 0.38 | |
| 10 | 2,160 | 70.1 | 0.40 | |
| 11 | 1,960 | 73.9 | 0.50 | |
| 13 | 24x7 | 2,160 | 145.0 | 0.71 |
Câble d’acier Résistant à la rotation

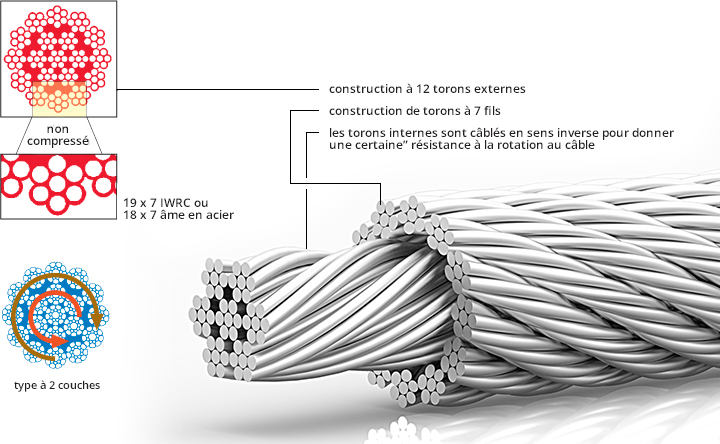

Construction:
19×7 / 18×7 IWRC
Standard:
CSA G-4-00
RR-W-410E, type IV, class 2
Type standard de câble de style traditionnel résistant à la rotation utilise principalement sur d’anciens modelés de grues mobiles et de grues de chantier. Pas recommandé pour les grues à tour.
Métrique Classe 18×7, Résistant à la rotation
Les câbles métriques résistant à la rotation sont principalement utilisés en petites dimensions pour les utilisations de ponts roulants ou grues portiques. Utilisez-les seulement si absolument nécessaire (câblage de moufle). La plupart des câbles de petite dimension sont fabriqués en Allemagne.
