Les crochets du type 320N incluent une goupille qui, une fois insérée dans le trou prépercé à la pointe du crochet, empêche le dispositif de verrouillage d’être ouvert par inadvertance. Ils sont livrés avec un dispositif de verrouillage standard en acier inoxydable.

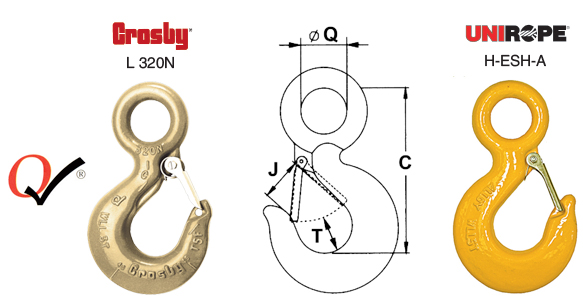

Dimensions (pouce) pour les crochets à oeil
Diam.
élingue
à 6 brins po		 CMU
élingue à
Wbranche
unique
tonnes (1)		 Crosby
crochet
Capacité		 C J Q T Unirope
crochet
Capacité		 C J Q T
1/4 .65 .75 C 3.34 .73 .75 .87 2 A 4.14 1.00 1.13 1.03
5/16 1.0 1 C 3.81 .84 .91 .98 2 A 4.14 1.00 1.13 1.03
3/8 1.4 1.5 C 4.14 1.00 1.13 1.03 2 A 4.14 1.00 1.13 1.03
7/16 1.9 2 C 4.69 1.13 1.25 1.16 3 A 4.69 1.13 1.25 1.16
1/2 2.5 3 A 4.69 1.13 1.25 1.16 3 A 4.69 1.13 1.25 1.16
9/16 3.2 5 A 5.77 1.44 1.56 1.53 5 A 5.77 1.44 1.56 1.53
5/8 3.9 5 A 5.77 1.44 1.56 1.53 5 A 5.77 1.44 1.56 1.53
3/4 5.6 7 A 7.37 1.75 2.00 1.96 7 A 7.37 1.75 2.00 1.96
3/4 5.6 7 A 7.37 1.75 2.00 1.96 7 A 7.37 1.75 2.00 1.96
7/8 7.6 11 A 9.07 2.29 2.44 2.47 11 A 9.07 2.29 2.44 2.47
1 9.8 11 A 9.07 2.29 2.84 2.47 11 A 9.07 2.29 2.84 2.47
1-1/8 12 15 A 10.08 2.50 2.84 2.62 15 A 10.08 2.50 2.84 2.62
1-1/4 15 15 A 10.08 2.50 3.50 2.62 15 A 10.08 2.50 3.50 2.62
1-3/8 18 22 A 12.53 3.30 3.50 2.83 22 A 12.53 3.30 3.50 2.83
1-1/2 21 22 A 12.53 3.30 3.50 2.83 22 A 12.53 3.30 3.50 2.83
1-3/4 28 (2) 30 A 13.62 4.00 3.50 3.44 — 13.62 4.00 3.50 3.44
2 37 (2) 37 A 18.19 4.25 4.50 3.88 — 18.19 4.25 4.50 3.88
2-1/4 44 (2) 45 A 12.12 4.75 4.94 4.75 — 12.12 4.75 4.94 4.75
2-1/2 54 (2) 60 A 23.72 5.75 5.69 5.69 — 23.72 5.75 5.69 5.69
Remarque :
1) Les charges maximale d’utilisation sont pour un attelage vertical et s’appliquent aux élingues en câble à âme métallique Uni-LocMD à 6 brins et à une branche.
2) C= Acier ordinaire, A=Acier allié
3) Type 320
*) Les poids sont approximatifs. La charge moyenne de dressage pour les crochets de 0,75 tonne à 22 tonnes est de 5 fois la charge utile, et la charge utile pour les crochets de 30 tonnes à 60 tonnes est de 4,5 fois la charge utile.
